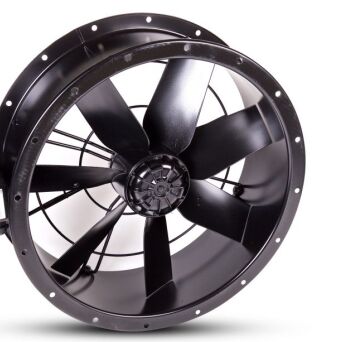

Wentylatory osiowe ścienne CAF Harmann



konstrukcja:
entylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca. Obudowa kanałowa z blachy stalowej malowanej farbą epoksydową na kolor czarny (RAL 9005) z przyłączami kołnierzowymi. Wewnątrz zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową (oprócz modeli 315-400).

wirnik:
Łopaty wyważanych dynamicznie wysokosprawnych wirników mocowane są bezpośrednio do wirującej obudowy silnika. Dla średnic 250 ÷ 350 stosowane są cztery szerokie łopaty z profilowanej blachy aluminiowej. Od wielkości 350 wąskie łopaty odlewane są z aluminium.

wyposażenie dodatkowe:
Regulatory obrotów, żaluzje wywiewne, akcesoria montażowe, etc.

zastosowanie:
Transport czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych. Mogą mieć zastosowanie w produkcji urządzeń chłodniczych lub grzewczych.

napęd i sterowanie:
ednofazowy lub trójfazowy asynchroniczny silnik elektryczny (1~230V 50Hz lub 3~230/400 (Δ/Y)) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury typu termokontakt, którego końcówki należy podłączyć do zewnętrznego przekaźnika ochrony termicznej (SET10/STDT). Silniki są przystosowane do napięciowej regulacji obrotów (w zakresie napięć podanych na charakterystykach). Stopień ochrony IP54, klasa izolacji 155 (F).

maksymalna temperatura pracy:
55 ÷ 70°C w zależności od modelu.

karta katalogowa

Dane techniczne

Typ Qmax
[m3h]
Δpmax
[Pa]
Pmax
[W]
Un
[V]
In
[A]
Ia*
[A]
RPMmax
[1/min]
Lwa
[dB(A)]
tmax
[oC]
m
[kg]
nr katalogowy
CAF 315/2/3800T 3750 225 510 3~230/400 (Δ/Y) 0,8 2,6 2690 80 55 8,5 13297500
CAF 315/2/3800S 3750 260 560 230 2,4 10,0 2650 81 60 12,2 16007000
CAF 355/4/3600T 3550 79 175 3~230/400 (Δ/Y) 0,4 1,35 1390 74 70 7,2 13299000
CAF 400/4/5400T 5350 84 280 3~230/400 (Δ/Y) 0,6 2,1 1380 79 70 9,0 13214400
CAF 400/6/3500T 3504 37 110 3~230/400 (Δ/Y) 0,3 0,9 920 68 70 9,0 13221300
CAF 400/6/3500S 3500 34 100 230 0,5 1,4 940 65 70 9,0 16008100
CAF 450/4/6400T 6350 115 360 3~230/400 (Δ/Y) 0,8 2,6 1390 78 70 11,0 13222100
CAF 450/4/6400S 6350 112 360 230 1,6 3,4 1370 78 60 11,0 13222500
CAF 450/6/4300T 4270 53 125 3~230/400 (Δ/Y) 0,4 0,75 890 69 70 11,0 13222900
CAF 500/4/8300T 8300 145 550 3~230/400 (Δ/Y) 1,1 4,2 1380 81 70 13,4 13228300
CAF 500/4/8000S 8000 123 510 230 2,3 4,3 1290 82 70 15,2 13228700
CAF 500/6/5500T 5500 64 200 3~230/400 (Δ/Y) 0,6 1,5 920 72 70 12,0 13229100
CAF 500/6/5500S 5500 62 180 230 0,84 1,6 920 71 70 12,0 16008600
CAF 560/4/13200T 13200 182 1250 3~230/400 (Δ/Y) 2,2 9,5 1300 83 60 25,0 13242200
CAF 560/6/8600T 8400 59 310 3~230/400 (Δ/Y) 0,6 1,8 840 71 65 16,0 16010000
CAF 630/4/18900T 18900 202 1900 3~230/400 (Δ/Y) 3,2 17,0 1360 90 60 29,0 13251700
CAF 630/6/12200T 12200 86 590 3~230/400 (Δ/Y) 1,3 3,6 890 80 60 19,4 12498300
CAF 710/4/27000T 25500 258 2900 3~230/400 (Δ/Y) 5,3 20,0 1290 91 65 40,0 13506100
CAF 710/6/17000T 17000 110 890 3~230/400 (Δ/Y) 1,8 6,4 890 82 70 34,0 12502700
CAF 710/6/16400S 16400 95 890 230 4,1 8,0 850 81 60 34,0 12502900
