Wentylatory promieniowe MBA

Wentylatory promieniowe MBA

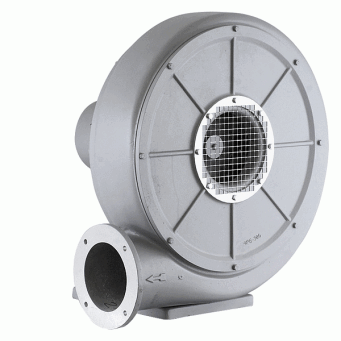

Średniociśnieniowe wentylatory promieniowe MBA Venture Industries

Konstrukcja

Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim. Wirniki z łopatkami pochylonymi do tyłu nitowane z blachy aluminiowej, wyważane dynamicznie wg ISO1940. Obudowa odlewana ze stopów aluminium. Standardowo wlot wentylatora jest wyposażony w stalową osłonę. Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Wirniki spawane stalowe lub ze stali nierdzewnej oferowane są na życzenie. Wentylatory MBA wykonywane są standardowo w figurze LG270, istnieje możliwość zmiany figury na dowolną LG, na życzenie wykonywane są w figurze RD. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 7042 - szary).

Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem.
Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55.
Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.

Nazwa Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
MBA 25T LG   400 2800 120 0.35 370 1150 8 -20 80
MBA 30T LG IE3   400 2800 250 0.55 770 1260 8.5 -20 80
MBA 40S LG IE3   230 2800 370 1 1150 1850 13.5 -20 80
MBA 40T LG IE3   400 2800 370 1 1150 1850 13.5 -20 80
MBA 75S LG IE3   230 2800 550 1.4 940 2510 15 -20 80
MBA 75T LG IE3   400 2800 550 1.4 940 2510 15 -20 80
MBA 110S LG IE3   230 2820 750 1.8 1030 2320 18.5 -20 80
MBA 110T LG IE2   400 2820 750 1.8 1030 2320 18.5 -20 80
MBA 220S LG   230 2860 1500 9.5 2100 3300 22.5 -20 80
MBA 220T LG IE2   400 2860 1500 3.4 2100 3300 20.5 -20 80
MBA 300S LG   230 2860 1500 9.5 2190 3300 25 -20 80
MBA 300T LG270 IE2   400 2860 1500 3.4 2190 3300 23 -20 80
MBA 400T LG270 IE2   400 2900 3000 6.5 3030 3700 60 -20 80
MBA 600T IE3   400 2900 11000 20.2 6000 6300 83 -20 80
